AAC เทผสมโรงผสมคอนกรีตสำหรับเครื่องทำบล็อก

AAC เทผสมโรงผสมคอนกรีต / AAC บล็อกเครื่องทำ / AAC บล็อก

เทผสม

1. ฟังก์ชั่น:

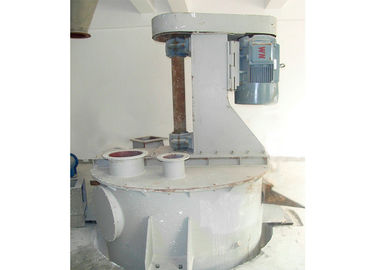

ผสมเท (ดูการวาดภาพที่แนบมา) เครื่องผสมคงที่ด้านบนของแม่พิมพ์บล็อกที่มีฟังก์ชั่นคือการผสมวัสดุอย่างละเอียดก่อนที่จะเทเพื่อให้พวกเขาสามารถทำในหม้อนึ่งความดันบล็อกคอนกรีตมวลเบา

2. ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ก) ขนาดโดยรวมสูงสุด:
2,200 มิลลิเมตร (ยาว) x 2,200 มิลลิเมตร (กว้าง) × 3406 มม (สูง) (เทแขนยกเว้น)
ข) มวล: 2,927.6 กก.
c) มอเตอร์:
ประเภท: Y225M-8
เพาเวอร์: 22 กิโลวัตต์
ความเร็ว: 730 รอบต่อนาที
D) ปริมาตรกระบอกสูบ: V = 4 M3
จ) โหมดของการผสม: ชนิดเกลียว
ฉ) ความเร็วในการผสม: 451 รอบต่อนาที
กรัม) นิวเมติกวาล์วผีเสื้อ: D671J-10-200

3. โครงสร้าง

ผสมเทประกอบด้วยสองหน่วย: ผสมสูบและเทแขน
ก) ถังผสมเป็นรูปทรงกระบอก มันถูกสร้างขึ้นจากองค์ประกอบดังต่อไปนี้: มอเตอร์ไฟฟ้าเพลาผสมผสมใบมีดและท่อผัน
ข) แขนเทมีแข็ง (หรือยืดหยุ่น) โครงสร้าง พอร์ตชาร์จของแขนเทแข็งใช้รูปแบบของแขนทั้งสองและการเรียกเก็บเงินจะถูกควบคุมโดยวาล์วผีเสื้อนิวเมติก

4. การดำเนินงาน

ก) ผสมเททำงานบนหลักการของการผันชนิดผสม ผสมมันเป็นไปอย่างรวดเร็วและแม้กระทั่ง มันจะขับเคลื่อนด้วยมอเตอร์ที่หมุนในทิศทางตามเข็มนาฬิกาขับรถเพลาผสมและใบมีดผสมลงในการหมุน ดังนั้นวัสดุที่จะร่วงลงขึ้นและลงในถังและท่อผัน ดังนั้นวัตถุประสงค์ของการผสมและการผันจะประสบความสำเร็จ
ข) แขนเทจะติดตั้งอยู่ด้านบนของแม่พิมพ์ เมื่อวัสดุที่มีการผสมในขอบเขตที่ยอมรับวาล์วผีเสื้อจะเปิดเพื่อให้วัสดุที่จะป้อนเข้าแขนและไหลเทลงในแม่พิมพ์บล็อก

5. สภา:

ก) ใส่ถังผสมอย่างคู่คี่บนรากฐานที่เตรียมไว้และใส่แผ่นยางระหว่างพื้นผิวการติดต่อ
ข) การแก้ไขแขนเทภายใต้ชาร์จพอร์ตของถังผสม วาล์วผีเสื้อนิวเมติกควรจะประกอบในระหว่าง ทิศทางการไหลซึ่งจะถูกกำหนดโดยความต้องการเทคโนโลยีควรมีการปรับในเว็บไซต์

6. ทดลองการทำงานและการปรับตัว

ก) ส่วนต่อไปนี้ควรจะมีการปรับหลังการประกอบเสร็จสมบูรณ์
ผม. เข็มขัดยางของมอเตอร์ควรจะยืดแน่น
ii.The ปกต่อมของเพลาผสมควรจะรัดกุมเพื่อให้การปิดผนึกที่สมบูรณ์แบบของพลาสติกจะเกิดขึ้น
iii.The เทแขนควรจะจัดให้เป็นไปตามความต้องการของเทคโนโลยี พอร์ตเทควรมีการปรับ
ข) การทดลองการทำงาน
ผม. มอเตอร์ควรหมุนตามปกติในทิศทางตามเข็มนาฬิกา
ครั้งที่สอง ถังผสมควรจะทำงานเสถียร
III เพลาผสมควรหมุนได้อย่างอิสระโดยไม่ติดขัดหรือเสียงที่ผิดปกติ
IV วาล์วผีเสื้อลมที่เหมาะสมควรจะเป็นอย่างมากในการเปิดและปิด
v.Adjust ระยะทางที่เหมาะสมระหว่างท่อผันและด้านล่างของเครื่องผสมเท (ระยะทางที่พบบ่อยคือระหว่าง 12cm ~ 18cm)

7. การบำรุงรักษา

ก) การดูแลประจำวัน:
แขนผสมถังผสมเพลาและเทควรจะทำความสะอาดสัปดาห์ละครั้ง ก่อนที่จะทำความสะอาดฝาครอบต่อมของเพลาผสมควรจะรัดกุมเพื่อให้การปิดผนึกที่สมบูรณ์แบบของพลาสติกจะเกิดขึ้น แบริ่งทั้งหมดควรจะเต็มไปขึ้นและควรจะเต็มไปด้วยทุกหกเดือน
ข) การบำรุงรักษา:
พอร์ตเทวาล์วผีเสื้อลมและแมวน้ำของท่อที่ควรจะนำมาลงและทำความสะอาดเดือนละครั้ง บรรจุของเพลาและการสวมใส่ชิ้นส่วนผสมควรจะเปลี่ยน

8. ความปลอดภัย:

ก) ไม่อนุญาตให้ใครที่จะยืนอยู่ด้านบนของถังผสมและในบริเวณใกล้เคียงของแขนเทในขั้นตอนการเท
ข) นำวัสดุสาดทุกอย่างสมบูรณ์ในตอนท้ายของแต่ละกะ
