รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อสินค้า: | วาล์วผีเสื้อ | ใบสมัคร: | น้ำเสีย, |
---|---|---|---|
ขนาด: | DN50 ~ DN3000 | ความดัน: | PN10 / 16 / 125lbs / 150lbs / JIS 5K / JIS10K |
มาตรฐาน: | DIN / BS / AWWA / JIS | อุณหภูมิ: | -20 ~ 120 องศาเซลเซียส |
ร่างกาย: | เหล็กหล่อ / เหล็กดัด / สแตนเลส | Disc / ลิ่ม: | เหล็กดัด / เหล็กกล้าไร้สนิม / SS304 / SS316 |
แสงสูง: | วาล์วผีเสื้อเหล็กดัด,วาล์วผีเสื้อน้ำ |

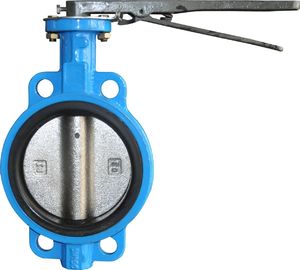

วาล์วผีเสื้อ Wafer, ร่างกายเหล็กแผ่นแข็ง / แผ่น, เคลือบผงอีพ็อกซี่สำหรับ Wate r
1. บทนำ:
วาล์วผีเสื้อดำเนินการโดยรูปแบบการหมุนแผ่นดิสก์ 0 ถึง 90 องศาสามารถนำมาใช้เพื่อตัดหรือควบคุม
การไหลของสื่อ
วาล์วสามารถใช้งานได้โดยใช้คันโยก, จับตัวกระตุ้นไฟฟ้าล้อหรือตัวกระตุ้นแบบนิวเมติก
ใช้กันอย่างแพร่หลายสำหรับการจัดหาน้ำดื่ม, การบำบัดน้ำเสีย, โรงไฟฟ้า, ก๊าซ,
ระบบอุ่นอากาศ, โรงถลุง, อาคารเรือ, สิ่งทอ, ปิโตรเลียม, เคมีหรืออุตสาหกรรมเบาอื่น ๆ
2. ข้อกำหนด
ชื่อ | วาล์วผีเสื้อ | |
หมายเลขสินค้า | D373H-10K | |
DN (mm) | DN50 ~ DN3000 | |
ความดัน (Mpa) | 1.0 | |
ทดสอบความดัน (Mpa) | การทดสอบซีล | 1.1 |
การทดสอบร่างกาย | 1.5 | |
อุณหภูมิ | ≤350℃ | |
กลาง | น้ำสิ่งปฏิกูลน้ำทะเลน้ำร้อนเป็นต้น |
3. คุณลักษณะ
⊙โลหะที่นั่ง, ตราประทับที่ดี
⊙น้ำหนักต่ำ
⊙ความต้านทานการไหลต่ำ
⊙แรงบิดในการทำงานเล็ก ๆ
⊙ติดตั้งและบำรุงรักษาง่าย
⊙เปิดได้อย่างราบรื่นกว่า 90 °
4. มาตรฐานที่ใช้บังคับ
1. การออกแบบตาม API 609
2. ทดสอบตามมาตรฐาน JIS B2003
3. เชื่อมหน้าแปลนตามมาตรฐาน JIS B2212
4. เผชิญหน้ากับมาตรฐานตามมาตรฐาน JIS B2002
5. ชื่อสินค้าชิ้นส่วน Spec Spec Spec
NO | ชื่อชิ้นส่วน | วัสดุ |
1 | ร่างกาย | SS304 |
2 | กล่องเกียร์ | การชุมนุม |
3 | จาน | SS304 |
4 | ก้านดอก | SS416 |
5 | วงแหวนซีล | 316 + กราไฟท์ |
6 | การบรรจุ | กราไฟท์ |
6. การดำเนินงาน:
6.1 ทั้งสองหน้าแปลนท่อจะเรียบ
6.2 ใส่วาล์วผีเสื้อลงในท่อแล้วทำการปรับรูวางแนวไว้ก่อน
7. การจัดส่ง:
เมื่อเก็บหรือจัดเก็บวาล์วผีเสื้อควรเก็บไว้ในที่แห้งและเย็น
8. หมายเหตุ:
8.1 หน้าแปลนท่อควรเหมือนกับหน้าแปลนวาล์วผีเสื้อ
8.2 ตรวจสอบวาล์วก่อนติดตั้งสภาพแวดล้อมควรสอดคล้องกับวาล์วผีเสื้อ
สเปค
8.3 ก่อนเปิดวาล์วผีเสื้อตรวจสอบแผ่นดิสก์โดยไม่มีสิ่งสกปรก
8.4 ต้องปิดแผ่นดิสก์เมื่อติดตั้ง
8.5 การปรับท่อเชื่อมต่อก่อนการติดตั้ง
8.6 หน้าแปลนเชื่อมต่อควรเป็นแบบขนาน
8.7 หลังจากติดตั้งแผ่นทดสอบความดันควรเป็นที่เปิด
8.8 ถ้าผีเสื้อไม่สามารถเปิดหรือปิดได้ตามธรรมชาติโปรดตรวจสอบอย่างรอบคอบระวังไม่ให้กระทบหรือ
ใช้คันโยกขยาย
8.9 เมื่อต้องบำรุงรักษาหรือใช้งานต้องตรวจสอบก้านคันโยกกล่องเกียร์หรืออุปกรณ์ขับเคลื่อนอย่างถูกต้อง
ต่อ มิฉะนั้นก้านจะถูกดันโดยความดันท่อ
9. ความผิดปกติและการแก้ไข:
ความผิดปกติ | whys | วิธีการแก้ |
ซีลรั่ว | 1 ขยะบางอย่างบนตราประทับ 2, ซีลได้รับความเสียหายแสง | ①ทำความสะอาดขยะ ②ใส่แผ่นดิสก์ใหม่ |
รั่ว Stem Packing | 1 บรรจุได้รับความเสียหาย 2, บรรจุหมดอายุ | ①ขันน็อตต่อม ②เปลี่ยนบรรจุภัณฑ์ |
การรั่วไหลของหน้าแปลน | 1 ปล่อยถั่ว 2, ปะเก็นหมดอายุ | 1. ขันน็อต 2. เปลี่ยนปะเก็น |
10. การบำรุงรักษา
เปิดฝาครอบหนอนและเพิ่มเนยบางตัวต่อสองเดือน
ตรวจสอบซีลการบรรจุและหน้าแปลนหากรั่วโปรดรักษา ASAP
ข้อมูลจำเพาะ:
ขนาด: DN50 - 3000
อุณหภูมิ: -15 ℃ - 150 ℃
ความดัน: 1.0MPa / 1.6MPa
วัสดุ
วัสดุของร่างกาย: เหล็กดัด (GGG40, GGG50) เหล็กหล่อ (GG25), สแตนเลส
วัสดุของแผ่นดิสก์: สแตนเลส นิกเกิลชุบ, เหล็กดัด, พลาสติกเหล็กดัดอ่อน,
Titanium Steel, Copper Alloy เป็นต้น
วัสดุของที่นั่ง: โมโนเมอร์เอทิลีน - โพรพิลีน - ดีเทล (EPDM), Polytetrafluoroethylene (PTFE),
ยางไนไตรล์ (NBR), คลอโรพรีน, คลอโรซัลโฟเนตโพลิเอททีลีน (Hypalon)
ซิลิคอน, Fluoroelastomer (VITON), Caoutchouc เป็นต้น
วัสดุต้นกำเนิด: สแตนเลส เหล็กกล้าคาร์บอน 2Cr13
วาล์วผีเสื้อเป็นประเภทของอุปกรณ์ควบคุมการไหลโดยปกติจะใช้เพื่อควบคุมของเหลวที่ไหลผ่านส่วนของท่อ
วาล์วมีความคล้ายคลึงในการทำงานกับบอลวาล์ว แผ่นกลมแบนอยู่ในตำแหน่งกลางท่อ
แผ่นมีก้านผ่านมันเชื่อมต่อกับ actuator ที่ด้านนอกของวาล์ว การหมุนตัวกระตุ้นจะเปลี่ยน
แผ่นขนานหรือตั้งฉากกับการไหล ซึ่งแตกต่างจากวาล์วบอล, แผ่นอยู่เสมอในการไหล,
ดังนั้นแรงดันตกเสมอในกระแสโดยไม่คำนึงถึงตำแหน่งวาล์ว
Wafer Rubber Seated Butterfly Valves
DN | PN | ขนาดการเชื่อมต่อ (มม.) | |||
L | D | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0.6 / 0.25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
