แสงสูง: | เครื่องสูบน้ำ 2 ไดอะแฟรมปั๊มไดอะแฟรมยาง,rubber diaphragm pump |
---|
โพลี Phenylene นิวเมติกปั๊มไดอะแฟรมปั๊มเมมเบรนสำหรับ PCB / อุตสาหกรรมอิเล็กทรอนิกส์

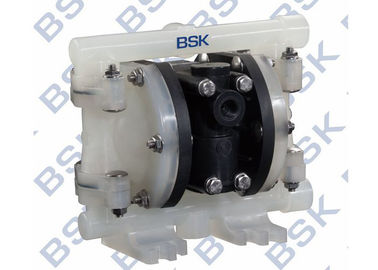

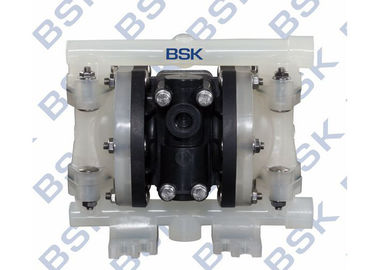

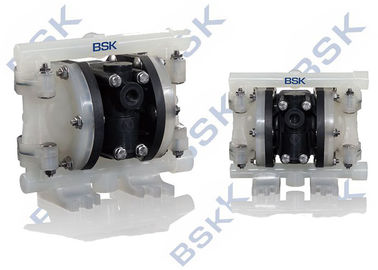

ปั๊มไดอะแฟรมอากาศ (ก็รู้ว่าเป็นปั๊มเยื่ออากาศดำเนินการปั๊มคู่ไดอะแฟรม (AOOD) หรือปั๊มไดอะแฟรมนิวเมติก) ที่ใช้เป็นส่วนผสมของการกระทำลูกสูบยางที่เทอร์โมหรือ teflondiaphragm และวาล์วที่เหมาะสมทั้งด้านข้างของไดอะแฟรม (วาล์วตรวจสอบ วาล์วผีเสื้อ, วาล์วพนังหรือรูปแบบอื่นใดของวาล์วปิด) เพื่อปั๊มของเหลว
รายละเอียดสินค้า:
อากาศไหลเข้า | 1 / 4-18NPTF-1 |
Outlet ของไหล | 1 / 4-18NPTF-1 |
ของเหลวปากน้ำ | 1 / 4-18NPF-1 |
แม็กซ์ ไหล | 27L / นาที |
แม็กซ์ หัว | 28M |
แม็กซ์ ลิฟท์ self-priming (แห้ง) | 4.5m |
แม็กซ์ ความกดอากาศ | 5bar |
แม็กซ์ อนุภาคขนาดเส้นผ่าศูนย์กลาง | 1mm |
แม็กซ์ การติดตั้งขนาด | 185 × 162 × 120 มม |
น้ำหนัก | 1.5 กิโลกรัม |
สัญญาณรบกวน | <80dB |
ข้อมูลจำเพาะ
เครื่องปั๊มไดอะแฟรม
1. การรั่วไหลของบุหรี่
2. ผลการรองพื้นตัวเองดี
3. สื่อทุกชนิดของกลาง
4. วัสดุ: เหล็กโยน Alu, เอสเอสพีพี
06X X - XXX - X (การเลือกรูปแบบ)
รูปแบบของท่อปาก: A-BSP B-NPT (F) C-แปลน
วัสดุอะแฟรม: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
วัสดุบอล: 9 -Santoprene H - Hytre T - PTFE เอ - อะซีตัล
วัสดุที่นั่งบอล: P / K -Polypropylene / Kynoar เอสเอสสแตนเลสสตีล
วัสดุปั๊ม: เอสเอสสแตนเลสสตีลอัล -Aluminum ล้อแม็ก CI- เหล็กคาร์บอน P / K -Polypropylene / Kynoar
ค่าประสิทธิภาพหลัก
เลขที่พารามิเตอร์ชื่อหน่วยค่าอ้างอิง
1 แม็กซ์ ความดันอากาศ 0.5 เมกะพาสคัล
2 แม็กซ์ การไหลเวียนของ L / min27
3 แม็กซ์ หัว M28
4 แม็กซ์ แรงดันเอาท์พุทของไหล Mpa 0.5
5 แม็กซ์ อนุภาคผ่านเส้นผ่าศูนย์กลาง 1 มิลลิเมตร
6 ระดับเสียงรบกวน DB <80
วงเงินสูงสุดอุณหภูมิประยุกต์ (ไดอะแฟรม / ลูกวัสดุ / ตราประทับ)
อะซีตัล··············································· 40 ° - 150 ° F (4.4- 65.5 ° C)
Santoprene ················································· ································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) เทฟลอน ·················································· ··········································· 40 ° - 220 ° F ( 4.4 ° - 104 ° C) ไนไตร·········································· ·················································· ··· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······························· ·················································· ··········· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel ······················ ·················································· ······················· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········· ·················································· ······························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) โพรพิลีน··· ·················································· ··································· 32 ° - 175 ° F (0-79.4 ° C)
06 "ผัง
การดำเนินการติดตั้งและบำรุงรักษา:
อ่านเข้าใจและปฏิบัติตามข้อมูลนี้เพื่อหลีกเลี่ยงการบาดเจ็บและความเสียหายต่อทรัพย์สิน
ไม่เกินความดันอากาศที่ไหลเข้าสูงสุดตามที่ระบุไว้บนแผ่นปั๊มรูปแบบ
ความดันขีด จำกัด ที่ระบุในคู่มือไม่สามารถนำมาใช้ในการดำเนินงานของปั๊มมิฉะนั้นการบาดเจ็บส่วนบุคคลความเสียหายปั๊มหรือการสูญเสียทรัพย์สินจะเกิดขึ้นจากความดันอากาศที่มากเกินไป
SPARK STATIC สามารถทำให้เกิดการระเบิดทำให้เกิดการบาดเจ็บรุนแรงหรือเสียชีวิต ปั๊ม Ground และระบบสูบน้ำ
ปล่อยจากปั๊มอาจมีสิ่งสกปรกซึ่งอาจทำให้ได้รับบาดเจ็บสาหัส ปล่อยสามารถระบายออกไปผ่านท่อจากการปฏิบัติงานและรอบ ๆ ผู้ประกอบการ
แม้ว่าแตกไดอะแฟรมก็ยังสามารถปล่อยวัสดุที่กวาดต้อนจากท่อไอเสียไอเสีย
ความดันที่เป็นอันตราย สามารถทำให้เกิดการบาดเจ็บหรือทรัพย์สินอย่างรุนแรงเกิดความเสียหาย อย่าให้บริการหรือปั๊มสะอาดท่อหรือวาล์วจ่ายในขณะที่ระบบแรงดัน สายจ่ายอากาศตัดการเชื่อมต่อและบรรเทาแรงกดดันจาก -tem SYS โดยการเปิดวาล์วจ่ายหรืออุปกรณ์และ / หรืออย่างระมัดระวังและค่อยๆคลายและลบท่อเต้าเสียบหรือท่อจากปั๊ม
วัสดุที่เป็นอันตราย อาจทำให้เกิดความร้ายแรงใน -jury หรือความเสียหายต่อทรัพย์สิน อย่าพยายามที่จะกลับมาสูบน้ำไปยังโรงงานหรือบริการที่ศูนย์ที่มีวัสดุที่เป็นอันตราย การปฏิบัติจัดการความปลอดภัยต้องปฏิบัติตามกฎหมายท้องถิ่นและระดับชาติและความต้องการรหัสความปลอดภัย
อันตรายจากการระเบิด: บางรุ่นด้วยกันบางส่วนนั้นติดต่อกับของเหลวที่ทำจากอลูมิเนียมเพื่อให้พวกเขาไม่สามารถนำไปใช้กับ trichloroethane, เมทิลีนคลอไรด์หรืออื่น ๆ ที่ตัวทำละลายไฮโดรคาร์บอนฮาโลเจนมิฉะนั้นพวกเขาอาจจะตอบสนองและทำให้เกิดการระเบิด
ตรวจสอบความเข้ากันได้ทางเคมีของปั๊มชิ้นส่วนเปียกและสารที่ถูกสูบล้างหรือ re -circulated ความเข้ากันได้ทางเคมีอาจมีการเปลี่ยนแปลงกับ -ture อุณหภูมิและความเข้มข้นของสารเคมี (s) ภายในสารที่ถูกสูบล้างหรือหมุนเวียน สำหรับการทำงานร่วมกันของของเหลวที่เฉพาะเจาะจงปรึกษาผู้ผลิตสารเคมี
อุณหภูมิสูงสุดจะขึ้นอยู่กับความเครียด -cal mechani เท่านั้น สารเคมีบางอย่างมีนัยสำคัญจะช่วยลดอุณหภูมิในการทำงานสูงสุดที่ปลอดภัย สอบถามผู้ผลิตสารเคมีที่เข้ากันได้ทางเคมีและอุณหภูมิ Lim -its
ตรวจสอบให้แน่ใจว่าผู้ประกอบการทั้งหมดของอุปกรณ์นี้ได้รับการฝึกฝนมาโดยเฉพาะลงโทษการปฏิบัติในการดำเนินงานที่ปลอดภัยและเข้าใจข้อ จำกัด ของอุปกรณ์ พวกเขารู้วิธีที่จะสวมใส่ PPE ถ้าจำเป็น
อย่าใช้เครื่องสูบน้ำสำหรับการสนับสนุนโครงสร้างของระบบท่อ จะมั่นใจได้ส่วนประกอบของระบบได้รับการสนับสนุนอย่างถูกต้องเพื่อป้องกันไม่ให้เกิดความเครียดในส่วนของปั๊ม
มันเป็นต้องเพื่อป้องกันความเสียหายที่ไม่จำเป็นเพื่อปั๊ม หากมีจะโกหกไม่ได้ใช้งานเป็นเวลานานโปรดทำความสะอาดให้สะอาดหลังการใช้งานแต่ละครั้ง
คำอธิบายทั่วไป
ปั๊มไดอะแฟรม BSK มีการส่งมอบปริมาณสูงแม้ในความดันอากาศต่ำและช่วงถนน AB ความเข้ากันได้ของตัวเลือกวัสดุ available.Refer กับรูปแบบและตัวเลือกปั๊ม chart.The BSK มีให้กับมอเตอร์อากาศโมดูลและมาตราของเหลว
อากาศดำเนินการปั๊มไดอะแฟรมสลับกันสร้างแรงดันน้ำมันปริมาณและแรงดันน้ำมันในเชิงบวกในห้องของเหลวโดยใช้ความแตกต่างของความดันในห้องอากาศ บอลวาล์วสามารถมั่นใจได้ว่าการไหลไปข้างหน้าของของเหลว
การขี่จักรยานปั๊มจะเริ่มต้นเป็นความดันอากาศจะถูกนำมาใช้และจะยังคงที่จะปั๊มและให้ทันกับความต้องการ มันจะสร้างและรักษา pres บรรทัด -Sure และจะหยุดการขี่จักรยานครั้งเดียวความดันสูงสุดถึง (เรื่องนี้อุปกรณ์ -pensing ปิด) และจะกลับมาสูบน้ำตามความจำเป็น
ข้อกำหนดสำหรับเครื่องและการหล่อลื่น
ความดันอากาศ EXCESSIVE สามารถทำให้เกิดความเสียหายปั๊มบาดเจ็บหรือความเสียหายต่อทรัพย์สิน
คู่มือการใช้งาน
ซ่อมบำรุง
ถอดชิ้นส่วนส่วนของเหลว
หมายเหตุ: เฉพาะรุ่นไดอะแฟรมใช้ไดอะแฟรมหลัก (6A) และไดอะแฟรมสำรอง (6) อ้างถึงมุมมอง iliary aux ในภาพประกอบมาตราของไหล
Reassembly วนของเหลว
ขนาดการติดตั้ง:
ถอดชิ้นส่วนของอะไหล่ในส่วนของเหลว
ก) ก่อนลบเครื่องสูบน้ำจากระบบท่อและระบายน้ำออกจากวัสดุจากการปั๊มภายใน ข) การวางเครื่องสูบน้ำในสภาพแวดล้อมการทำงานที่สะอาด c) รื้อท่อระบาย (1) จากปั๊มแรกและจากนั้นจะออกจากลูก (2) โอถ้วย (3) และ (47) และลูกที่นั่ง (4) จากปลายบนของฝาของเหลว (5) ในลำดับ. หลังจากนั้นวางปั๊มคว่ำและรื้อท่อน้ำเข้า (11) เพื่อให้เป็นไปที่จะออกจากถ้วย O (3) และ (47) ที่นั่งบอล (4) และลูก (2) จากหมวกของเหลว (5) D) ปล่อยน็อตรอบสองหมวกของเหลวที่จะถอดหมวก (5) จ) ปล่อยสกรูไดอะแฟรม (10) เครื่องซักผ้าและลบไดอะแฟรม (7) (8) และไดอะแฟรม (6) จากปลายทั้งสอง นำแกนไดอะแฟรม (23) และแหวนริมฝีปากรูปร่างประทับตรา (25) สามารถเปลี่ยนได้ ถอดชิ้นส่วนของชิ้นส่วนสำหรับ Air Valve F) คลายสายฟ้า (39) ก่อนแล้วจึงรื้อท่อวาล์วอากาศ (38), แผ่นกั้นอากาศ (42) และการปิดผนึกปะเก็น (40) และ (41) กรัม) จะออกชิ้นวาล์ว (36) และแผ่นวาล์ว (37) จากท่อวาล์วอากาศ (38) เอช) รื้อแหวน (29) และจะออกจากฝาท้ายขีด จำกัด (31) จากปลายทั้งสองของท่อวาล์วอากาศ (38) และคุณสามารถเปลี่ยนถ้วย (30) ตามความจำเป็น i) คุณสามารถตรวจสอบการบรรจุริมฝีปากชนิด (33) หลังจากที่ผลักดันออกหลอด (35) จากท่อวาล์วอากาศ (38) ด้วยมือ ถอดชิ้นส่วนของชิ้นส่วนสำหรับนักบินวาล์วญ) 4 คลายน็อต (16) การแก้ไขหัวถังแรกและจากนั้นรื้อหัวถัง (14) และ (18) ทั้งสองด้านและเอาถ้วย O, (17) K) ถอดปะเก็นปิดผนึก (19) จากร่องของปลอกมอเตอร์ (15) L) Eject แกนนักบิน (22) และทริกเกอร์ก้าน (45) จากท่อมอเตอร์ (15) และคุณสามารถเปลี่ยนบรรจุริมฝีปากชนิด (20) ในคันทริกเกอร์หรือถ้วย O, (44) บนแกนนักบิน Reassembly ของไดอะแฟรมปั๊มขั้นตอนการประกอบใหม่ของเครื่องสูบน้ำเข้ากันไม่ได้กับผู้ที่ถอดชิ้นส่วนเพื่อให้คุณขอความกรุณาให้ความสนใจต่อไปนี้ในกระบวนการ reassembly: 1) ทุกองค์ประกอบที่ปิดผนึกเช่นเดียวกับส่วนติดต่อของพวกเขาจะต้อง greased . 2) กรุณาตรวจสอบอย่างรอบคอบก่อนที่จะใช้องค์ประกอบทั้งหมดปิดผนึกไม่ว่าพวกเขาได้รับความเสียหายเช่นความเสียหายของพื้นผิว หากเกิดความเสียหายกรุณาแทนที่คนใหม่ 3) ทิศทางของริมฝีปากริมฝีปากชนิดบรรจุ (20) (25) และ (33) ควรจะสอดคล้องกับทิศทางที่แสดงในแผนภูมิ 4) สลักเกลียวบนฝาของเหลวควรสลับกันโดยยึดมุมตรงข้ามเพื่อให้บรรลุผลที่ดีกว่าการปิดผนึก การแก้ไขปัญหา 1. ของเหลวบางระบายไอเสียจากการเปิดพร้อมกับการไหลของอากาศ ตรวจสอบไดอะแฟรมความเสียหายใด ๆ ตรวจสอบสกรูไดอะแฟรมสำหรับหย่อน 2. มีฟองอากาศในของเหลวเต้าเสียบที่มีการตรวจสอบการเชื่อมต่อท่อดูดสำหรับปิดผนึกที่ดี ตรวจสอบการเชื่อมต่อระหว่างท่อดูดและท่อร่วมไอดีสำหรับการปิดผนึกที่ดี ตรวจสอบแหวน O ระหว่างท่อร่วมไอดีและหมวกของเหลวตรวจสอบสกรูไดอะแฟรมสำหรับหย่อน 3. เอาท์พุทปั๊มต่ำตรวจสอบกระแสอากาศที่มีเสถียรภาพ ตรวจสอบทางเข้า / ทางออกสำหรับการอุดตันใด ๆ ตรวจสอบการเชื่อมต่อการเชื่อมต่อท่อร่วมไอดีสำหรับความหนาแน่นของอากาศตรวจสอบว่าลูกจะไม่ติดอยู่กับที่นั่งหรือลูกจะไม่ได้นั่งไม่ถูกต้อง 4. อากาศจะถูกปล่อยออกมาจากการเปิดไอเสียเมื่อไม่มีการเคลื่อนไหวแบบลูกสูบ ตรวจสอบแหวนตราประทับ (33) วาล์วเลื่อน (35) แหวนเช็คประทับตรา (20) ในคันทริกเกอร์ (45) ตรวจสอบแหวนตราประทับ (25) ในการเชื่อมโยงแกนไดอะแฟรม
